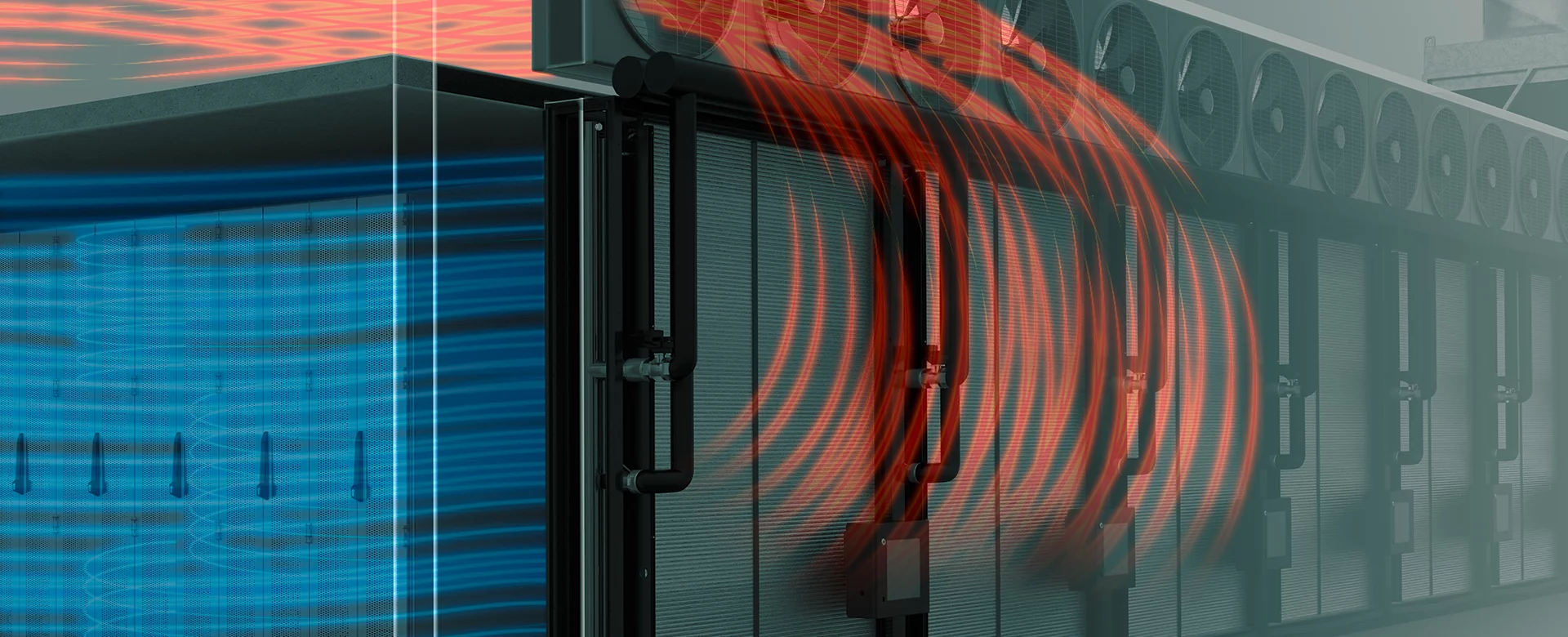

Système de parois de refroidissement pour centres de données

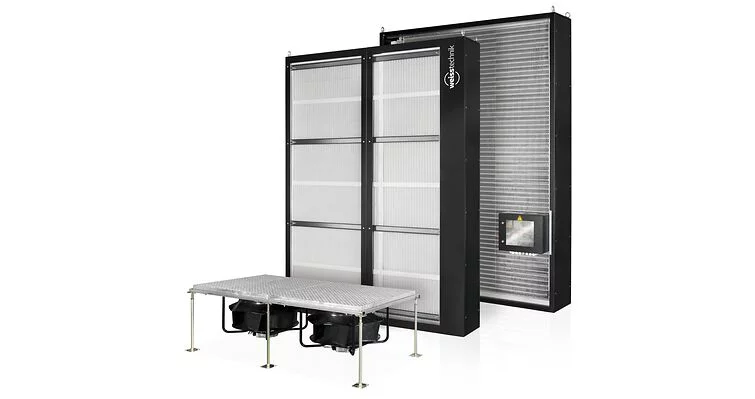

Vindur CoolW@ll est un système de parois de refroidissement haute performance conçu pour répondre aux exigences de gestion thermique des centres de données modernes à haute densité.

Demande de contact

Le défi du refroidissement informatique

Augmentation des charges calorifiques
La croissance rapide de la numérisation, de l'informatique en nuage et de l'intelligence artificielle entraîne la nécessité d'une infrastructure informatique toujours plus puissante. Les serveurs modernes et les applications d'intelligence artificielle génèrent des charges thermiques par rack et par mètre carré nettement plus élevées que les générationsprécédentes. Les centres de données étant de plus en plus denses, le défi consiste à évacuer cette chaleur de manière efficace et fiable afin d'éviter les surchauffes et d'assurer un fonctionnement stable.

Coûts de l'énergie
Les centres de données sont soumis à une pression croissante pour réduire leur consommation d'énergie et améliorer leur efficacité (PUE), à la fois pour réduire leurs coûts d'exploitation et pourse conformer àdes réglementations telles que la directive européenne sur l'efficacité énergétique (Energy Efficiency Directive, EED). Étant donné que les coûts d'exploitationreprésententla majorité des dépenses totalesau fil du temps, l'amélioration de l'efficacité énergétique offre un potentiel d'économies important.

Exigences en matière d'espace
Les systèmes de refroidissement conventionnels occupent souvent un espace précieux dans la zone des serveurs et nécessitent de couloirs de maintenance accessibles, ce qui réduit l'espace disponible pour l'équipement informatique. Les centres de donnéess'efforçant de maximiser la densité des serveurs, l'utilisation efficace de l'espace devient de plus en plus importante. Les solutions de refroidissement innovantes doivent minimiser leur encombrementtout en restantfaciles à entretenir et à intégrer dans les aménagements existants.

Performances de refroidissement maximales pour des charges de travail à haute densité et l'IA

•Offre une capacité de refroidissement pouvant atteindre 50 kW par rack, conçue pour répondre aux exigences des environnements informatiques modernes et hautement performants.
•Le confinement efficace des allées chaudes/froides empêche la formation de points chauds et garantit des températures stables.

Conception peu encombrante et intégration flexible

•A besoin d’au moins un 50 % d’espace en moins dans le couloir de service par rapport aux unités de traitement d’air conventionnelles.
•Optimise l’espace libre utilisable pour les équipements informatiques, permettant une densité de racks plus élevée.
•La construction modulaire permet une installation rapide et une adaptation simple à différentes hauteurs et configurations de pièces.

Efficacité énergétique et réduction des coûts

•Offre jusqu’à 30 % de capacité de refroidissement en plus et permet de réduire les coûts énergétiques jusqu’à 20 %.
•Entièrement conforme aux normes européennes d’efficacité énergétique actuelles et futures (par exemple, la directive EED).
•Une technologie innovante et des composants modulaires peuvent réduire les coûts d’exploitation jusqu’à 70 %.

Fonctionnement facilitant la maintenance

•Toutes les opérations de maintenance peuvent être effectuées depuis la partie arrière du système. Les techniciens n’ont pas besoin d’entrer dans la salle des serveurs, ce qui renforce la sécurité et minimise les temps d’arrêt.
•Les composants individuels peuvent être remplacés ou entretenus sans interrompre les opérations informatiques.

Couloir de maintenance

Grâce à un couloir de maintenance dédié qui sépare les équipements techniques d'alimentation des équipements informatiques, les interventions de maintenance peuvent être effectuées par l'arrière. Cela permet une maintenance plus rapide et plus sûre, avec une perturbation minimale des opérations. Les composants individuels peuvent être remplacés ou réparés sans démonter l'ensemble de l'unité, ce qui réduit les temps d'arrêt et les coûts.

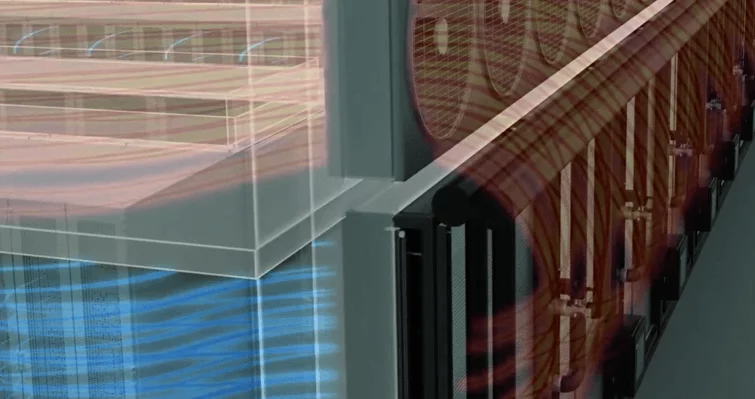

Module d'échange thermique

Les échangeurs de chaleur à grande surface offrent une capacité de refroidissement élevée dans un encombrement réduit, permettant ainsi de gagner un espace précieux. Une faible perte de charge et une résistance minimale au flux d'air réduisent la consommation d'énergie et les coûts d'exploitation, tout en maintenant des performances efficaces.

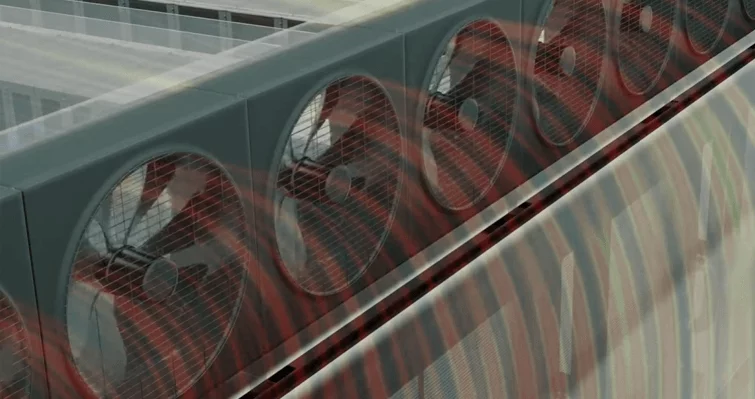

Ventilateurs

Les ventilateurs centrifuges ou axiaux EC encastrés dans la paroi évacuent l'air chaud de retour via un plénum de plafond et acheminent l'air froid vers la pièce via des modules d'échangeur de chaleur.

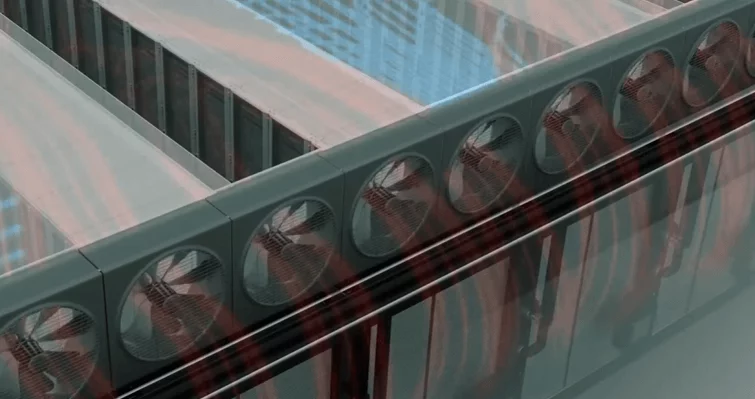

Allée chaude

Un confinement dédié de l'allée chaude assure une séparation stricte de l'air chaud et de l'air froid pour une efficacité de refroidissement maximale. Les ventilateurs à commande par capteurs s'adaptent automatiquement à la charge des serveurs, garantissant une extraction optimale de l'air de retour avec une différence de pression quasi nulle, ce qui réduit la consommation d'énergie et améliore les performances du système.

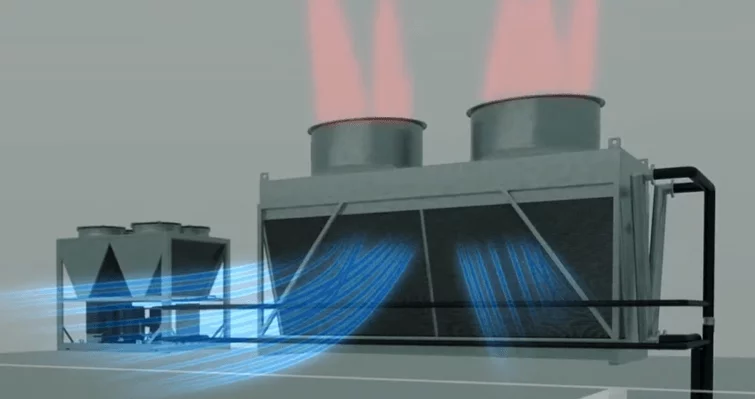

Free Cooling

At low outdoor temperatures, water is cooled by ambient air. Combined with hybrid evaporative cooling, the system allows cooling below outside temperature during transitional periods. This maximizes free cooling time and minimizes reliance on energy-intensive chillers, reducing operating costs.

Refroidisseur (chiller)

Lorsque les températures extérieures sont élevées, la machine frigorifique génère mécaniquement la température de sortie souhaitée de l'eau glacée.

À qui s'adresse la Vindur CoolWall ?

La Vindur® CoolWall® est la solution idéale pour un large éventail d'architectures de centres de données : des centres de données à haute densité pour les applications d'IA et de calcul haute performance (high-performance computing, HPC) aux centres de données en colocation avec des exigences de haute efficacité, en passant par les centres de données d'entreprise qui exigent une fiabilité opérationnelle maximale. Elle excelle également dans les centres de données périphériques grâce à sa conception compacte et à sa grande capacité de refroidissement.

Pour la modernisation et la rénovation, la CoolWall offre une mise à niveau performante pour les salles de serveurs existantes, sans modifications structurelles majeures et avec des gains d'efficacité notables.

Comment fonctionne le refroidissement de la salle de serveurs

Vindur CoolWall fonctionne comme un système de climatisation à recirculation d'air. Des ventilateurs font circuler l'air à travers un échangeur de chaleur, refroidissant ainsi l'air de manière efficace. Contrairement aux unités conventionnelles, le système de paroi de refroidissement de Weiss Klimatechnik utilise la quasi-totalité de la hauteur et de la largeur de la salle informatique, transformant le couloir de maintenance en une chambre de refroidissement accessible.

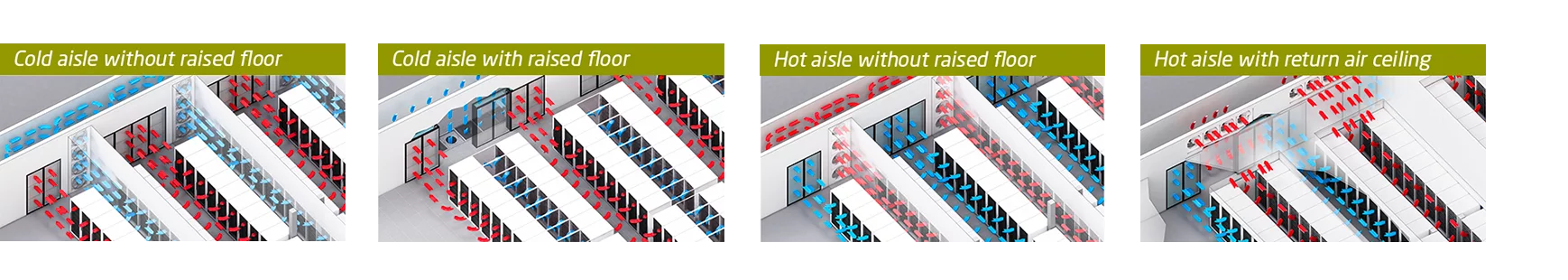

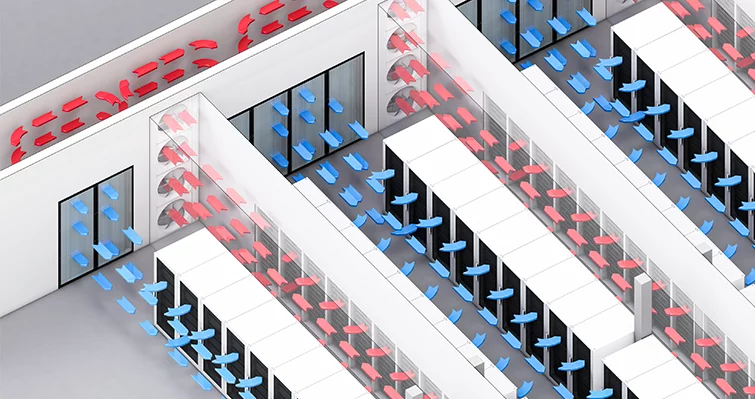

La configuration en allée chaude sans plancher surélevé sépare les flux d'air chaud et froid, améliorant l'efficacité du refroidissement et réduisant la consommation d'énergie. Cette conception simplifie le contrôle de la température et minimise le risque de points chauds. Le système maximise la surface de refroidissement en intégrant des modules d'échangeurs de chaleur à eau dans la cloison séparant l'infrastructure d'alimentation et la salle informatique. Les ventilateurs sont installés dans le plancher surélevé ou dans le plafond de retour d'air, ce qui libère davantage d'espace pour les échangeurs de chaleur et permet d'évacuer efficacement d'importantes charges thermiques.
